降柱:当需要降柱时,高压乳化液进入立柱上活塞腔,另一腔回液,推动活塞下降,顶梁脱离接触接触顶板。
支架和输送机前移:支架和输送机的前移是由底座上的推移千斤顶来完成。当需要支架前移时,先降柱卸载,然后高压液进推移千斤顶的活塞杆腔,另一腔回液,以输送机为支点,缸体前移,把整个支架拉向煤壁需要推移输送机时,支架支撑顶板后高压液进入推移千斤顶下腔,另一腔回液,以支架为支点,使活塞杆伸出,把输送机推向煤壁。

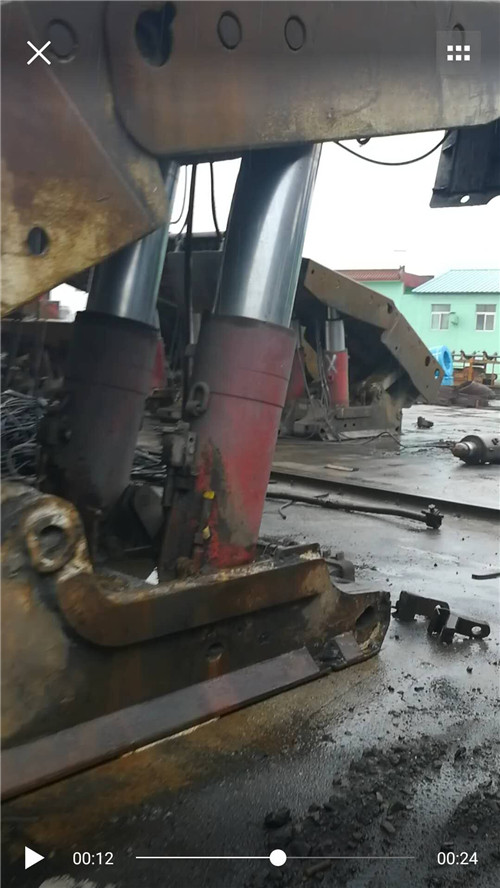

支架立柱工作时,其支撑力随时间的变化可分为三个阶段:支架升柱时,高压液进入立柱下腔,立柱升起使顶梁接触顶板,立柱下腔压力增加,当增加到泵站工作压力时,泵站自动卸载,支架的液控单向阀关闭,立柱下压力达到初撑力,此阶段为初承力阶段;支架初撑后,随着顶板下沉,立柱下腔压力增加,直至增加到支架安全阀的调正压力,立柱下腔压力达到工作阻力,此阶段为增阻阶段;随着顶板压力继续增加,是立柱下腔压力过的安全阀调正压力值时,安全阀打开溢流,立下缩,是顶板压力减小,立柱下腔压力降低,当低于安全阀压力调整值后,安全阀停止溢流,这样在安全阀调整压力限制下,压力曲线随时间波浪形变化,此阶段为恒阻阶段。
